日区中文字幕一区二区,伊人精品在线一区二区三区,久久久三级久久久精品

新聞分類

NEWS

聯系我們

聯系人：張經理
手     機：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細

您現在的位置：首頁 > 新聞動態 >行業動態

魚塘防滲膜底部總破損？6 大原因揪出 “幕后黑手”

瀏覽次數：次信息來源：泰安佳路通工程材料有限公司發布時間：2025/8/2

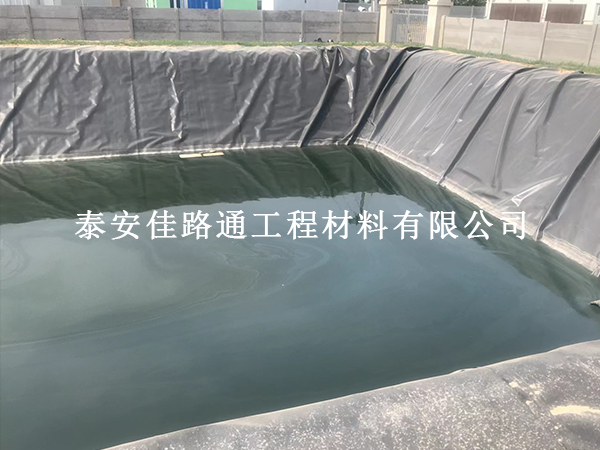

魚塘防滲膜底部內襯是阻擋池水滲漏的關鍵屏障，一旦出現破損，不僅會導致水位下降、養殖成本增加，還可能污染周邊土壤。想要從根源解決破損問題，必須先理清這 6 大核心原因，針對性采取預防措施！
一、地基處理不到位：暗藏 “穿刺隱患”
硬物未徹底清除
地基內殘留的石塊（直徑＞3cm）、混凝土塊、樹根等尖銳物，是導致膜材底部破損的主要 “兇手”。鋪設膜材前若未清理干凈，在養殖過程中，池底承受水體壓力（水深 2 米時壓力約 20kPa），硬物會刺穿膜材形成孔洞，破損處可見明顯穿刺痕跡，周邊常伴隨撕裂紋路。
關鍵數據：地基內每平方米存在 1 塊直徑 5cm 以上的硬物，膜材破損概率會增加 40%，尤其是淤泥層較厚的魚塘，硬物隱藏在淤泥下更難發現。
地基平整度超標
地基高低差＞5cm 時，膜材鋪設后會隨地形起伏形成局部褶皺或緊繃，褶皺處積水易加速老化（老化速度比平整區域快 2 倍），緊繃處則因長期受力產生**破損。這類破損多呈長條狀，集中在地基凸起與凹陷的過渡區域。
壓實度不足
地基壓實度＜90%，后期會因沉降不均產生拉扯力，導致膜材底部出現撕裂。軟土地基未做換填處理（換填級配砂石厚度＜30cm）時，沉降差可達 10cm 以上，膜材在拉伸應力作用下，3-6 個月內就可能出現破損。
二、材料選型不合理：抗損能力 “先天不足”
膜材厚度不達標
選用厚度＜0.8mm 的 HDPE 膜（魚塘設計標準為 0.8-1.2mm），抗穿刺和抗拉伸性能不足。在底部硬物和水體壓力雙重作用下，膜材易被刺穿或撕裂，尤其是養殖高密度魚類的魚塘（水體壓力更大），破損率比使用 1.0mm 膜材的魚塘高 50%。
原料摻雜再生料
膜材中再生料占比＞30% 時，會導致材質不均勻、韌性下降，底部內襯在摩擦或受力時易出現局部破損。劣質膜材的抗穿刺強度＜3.2kN，僅為純原料膜材的 60%，用尖銳物輕劃就會產生明顯劃痕（深度＞0.2mm）。
耐候性指標不合格
未添加抗氧劑（含量＜1%）的膜材，長期接觸池水（含微生物、有機物）會加速老化，底部內襯變脆易開裂。這類破損多呈網狀，從局部擴散至周邊，用手彎折破損處膜材會出現粉末狀脫落。
三、施工操作不規范：人為損傷 “雪上加霜”
鋪設時拖拽摩擦
膜材鋪設過程中直接在地面拖拽（摩擦距離＞5 米），與地基硬物摩擦產生劃痕或局部磨損，底部內襯厚度會減少 0.1-0.2mm，后期在壓力作用下劃痕擴展為裂縫。統計顯示，拖拽鋪設的膜材，底部破損率是人工抬放的 3 倍。
焊接時過度拉伸
為追求 “平整” 強行拉伸膜材（拉伸量＞3%），底部內襯長期處于張力狀態，焊縫邊緣易出現微裂。尤其是邊角處，過度拉伸會導致膜材與地基貼合不緊密，形成 “架空” 區域，積水后加速破損。
保護層鋪設滯后
膜材焊接完成后，未在 24 小時內鋪設底部保護層（如 30cm 厚素土），膜材直接暴露，施工人員踩踏、工具掉落（如鐵鍬、石塊）會造成局部破損。保護層缺失的區域，膜材底部破損率會增加 60%。
四、養殖過程中的機械損傷：日常操作 “隱形破壞”
清塘工具使用不當
用鐵鍬、耙子等金屬工具清理池底淤泥時，若操作不當（如工具碰到膜材），會直接劃破底部內襯，形成長條形破損（長度＞10cm）。尤其是淤泥較厚的魚塘，工具插入深度控制不當，極易損傷膜材。
投放硬物未處理
向魚塘投放磚塊、水泥管等養殖設施時，未在底部鋪墊緩沖材料（如土工布），硬物墜落沖擊會導致膜材底部出現孔洞（直徑＞5cm）。數據顯示，10kg 以上的硬物從 1 米高度墜落，可擊穿 0.8mm 厚的膜材。
增氧設備安裝問題
增氧機底座未固定牢固，運行時因震動與膜材底部摩擦，會造成局部磨損（厚度減少 0.3mm 以上）；氣管接頭松動，金屬部件與膜材長期接觸，也會導致點狀破損。
五、生物與化學侵蝕：緩慢損傷 “積少成多”
水生生物破壞
小龍蝦、河蟹等甲殼類生物在池底打洞，其螯足會劃傷膜材底部內襯；大量藻類附著膜面形成生物膜，分泌的酶類會分解膜材表面，導致局部老化破損。這類破損多分布在水生生物密集區，破損邊緣可見生物活動痕跡。
化學物質腐蝕
過量投放生石灰（pH 值＞10）或消毒劑（如高錳酸鉀濃度＞5mg/L），會破壞膜材的化學穩定性，底部內襯出現溶脹、變色，強度下降 30% 以上。長期使用高濃度化學藥劑的魚塘，膜材底部 1-2 年內就可能出現大面積破損。
底泥淤積壓迫
池底淤泥厚度＞30cm 時，在水體壓力作用下會形成局部高壓區，膜材底部因長期受壓產生塑性變形，薄弱處易開裂。淤泥中含有的尖銳貝殼、石子，也會在壓力作用下刺穿膜材。
六、環境因素影響：自然力量 “持續施壓”
凍融循環破壞
北方地區冬季魚塘結冰（冰層厚度＞10cm），底部膜材隨水體凍結膨脹，解凍后收縮，反復凍融循環會導致膜材微觀結構受損，彈性下降。3 個凍融周期后，膜材底部破損率會上升 25%，多呈放射狀裂紋。
地下水反滲沖擊
地下水位較高的魚塘，若未設置排水盲溝，地下水會向上反滲，導致膜材底部出現鼓包，鼓包處膜材因拉伸產生破損。鼓包直徑＞50cm 時，破損概率可達 80%，且修復后易再次破損。
地震或地質沉降
地震烈度＞6 度的區域，地基發生輕微位移會拉扯膜材底部；巖溶地區因地下溶洞發育，地基局部塌陷，會導致膜材撕裂，這類破損面積較大（＞1㎡），邊緣不規則。
魚塘防滲膜底部內襯破損是多因素共同作用的結果，地基隱患、材料缺陷、養殖操作不當是主要誘因。解決問題需從源頭把控：施工前徹底清理地基硬物、選用 1.0mm 以上純原料膜材、規范鋪設與養殖操作，同時定期檢查底部狀況（每季度排水檢查 1 次）。若發現破損，需在 24 小時內用同材質膜材修補，補丁面積比破損處大 20cm×20cm 以上。養殖中遇到復雜破損場景，歡迎在評論區留言探討解決方案！

上一篇:堤壩護坡工程鋪設防滲土工膜是如何固定的？

相關標簽：

相關信息：

相關產品：

: 黑綠土工膜

: 養殖膜

: 煙臺沉淀池防滲膜

: 經編滌綸土工格柵

: 工廠實拍
